Zapewnienie stabilnego zasilania o mocy 16 kW to fundament bezpieczeństwa i funkcjonalności każdego nowoczesnego domu, w którym coraz częściej korzystamy z wymagających urządzeń, takich jak pompy ciepła czy ładowarki do aut elektrycznych. W tym artykule przeprowadzę Cię przez techniczne zawiłości doboru odpowiedniego przekroju kabla oraz zasad jego układania, abyś mógł podjąć świadomą decyzję i uniknąć kosztownych błędów przy wykonywaniu przyłącza. Dzięki tym sprawdzonym wskazówkom zyskasz pewność, że Twoja instalacja będzie nie tylko zgodna z normami, ale przede wszystkim niezawodna na lata.
Dla standardowej instalacji o mocy 16 kW przy odległości do 30–40 metrów od skrzynki do budynku, najczęściej stosowanym i rekomendowanym wyborem jest kabel miedziany YKY o przekroju 5 × 10 mm². Jeśli planujesz trasę dłuższą niż 40 metrów, konieczne będzie przejście na kabel miedziany 5 × 16 mm², natomiast przy bardzo długich odcinkach przekraczających 50 metrów, warto rozważyć tańszą alternatywę w postaci kabla aluminiowego YAKXS 4 × 25 mm² lub 5 × 25 mm². Pamiętaj, że w nowoczesnych instalacjach trójfazowych standardem jest układ 5-przewodowy (TN-S), który zapewnia odpowiednie uziemienie i ochronę przeciwporażeniową. Wielu inwestorów zadaje sobie pytanie, JAKI KABEL OD SKRZYNKI DO DOMU 16KW będzie najbezpieczniejszy przy długim podjeździe, dlatego warto poświęcić chwilę na analizę spadków napięcia.
Szybka odpowiedź: odpowiedni przekrój kabla i wybór kabla do instalacji o mocy 16 kW
Wybór odpowiedniego przekroju zależy przede wszystkim od długości trasy, jaką musi pokonać prąd od złącza do rozdzielnicy głównej w domu. Poniższa tabela pomoże Ci szybko dopasować właściwy przewód do Twoich potrzeb, abyś wiedział JAKI KABEL OD SKRZYNKI DO DOMU 16KW wybrać w zależności od warunków terenowych Twojej działki.
| Długość trasy | Miedziany (Cu) | Aluminiowy (Al) |
|---|---|---|
| do 40 m | 5 × 10 mm² | 4 × 16 mm² |
| 40 – 50 m | 5 × 16 mm² | 4 × 25 mm² |
| powyżej 50 m | 5 × 25 mm² | 4 × 35 mm² |
Warto pamiętać, że instalacja 16 kW przy zasilaniu trójfazowym generuje prąd rzędu 23–24 A na każdą fazę. Dobranie zbyt cienkiego przewodu na długim odcinku prowadzi do nadmiernych strat energii, co w praktyce może skutkować problemami z uruchomieniem urządzeń o dużym poborze mocy.
Miedziany czy aluminiowy: rodzaj kabla a bezpiecznego przesyłu energii
Kabel miedziany jest rozwiązaniem trwalszym i łatwiejszym w montażu, natomiast aluminium stanowi atrakcyjną ekonomicznie alternatywę, pozwalającą zaoszczędzić od 40% do 50% kosztów zakupu materiału. Warto wiedzieć, że przykładowa cena metra miedzi to około 50 zł, podczas gdy za aluminium zapłacimy blisko 12 zł, co przy długich przyłączach daje bardzo wymierne różnice w budżecie inwestycji.
Jeśli zdecydujesz się na aluminium, musisz bezwzględnie pamiętać o zastosowaniu profesjonalnych złączek Al/Cu lub specjalnej pasty stykowej, która zapobiega korozji elektrochemicznej na stykach. Miedź jest bardziej odporna na błędy wykonawcze, dlatego w instalacjach domowych pozostaje najczęściej wybieranym materiałem przez elektryków ceniących święty spokój inwestora.
Pułapka spadków napięcia w instalacjach o mocy 16 kW
Dopuszczalny spadek napięcia (ΔU) w instalacji domowej, zgodnie z normami SEP, nie powinien przekraczać 3%, co determinuje konieczność zwiększania przekroju kabla wraz z wydłużaniem trasy. Zawsze warto przewymiarować instalację, jeśli w przyszłości planujesz montaż fotowoltaiki lub ładowarki do aut elektrycznych. Dobrze zaprojektowana sieć to taka, która nie „dusi się” przy szczytowym obciążeniu, co pozwala na bezproblemową eksploatację wszystkich domowych sprzętów bez ryzyka spadków napięcia wpływających na elektronikę.

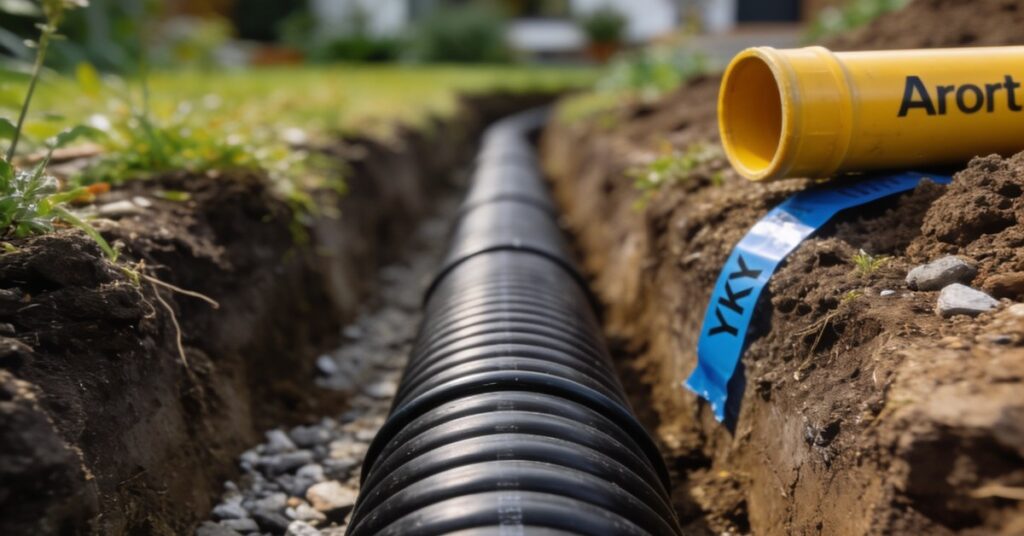

Techniczne zasady układania kabla ziemnego i połączenia skrzynki do domu
Kabel ziemny musi zostać ułożony w wykopie na głębokości co najmniej 70–80 cm, zgodnie z normą PN-HD 60364, aby zapewnić mu ochronę przed przypadkowym uszkodzeniem podczas prac ogrodowych. Z mojego doświadczenia wynika, że satysfakcja z dobrze wykonanej roboty jest warta poświęconego czasu, zwłaszcza gdy samemu przygotowujesz wykop pod przyłącze. Zastanawiając się JAKI KABEL OD SKRZYNKI DO DOMU 16KW położyć w ziemi, pamiętaj o poniższych krokach:
- Zastosuj rurę osłonową typu Arot (peszel) w miejscach przejazdowych dla aut.
- Ułóż niebieską taśmę ostrzegawczo-lokalizacyjną około 20-30 cm nad kablem.
- Przygotuj piaskową podsypkę i obsypkę kabla – kamienie mogą uszkodzić izolację!
Zabezpieczenia, formalności i konsultacja z elektrykiem
Projekt elektryczny wykonany przez osobę z uprawnieniami jest niezbędny, aby uzyskać odbiór budynku przez inspektora nadzoru budowlanego oraz operatora sieci. Profesjonalny elektryk musi nie tylko dobrać odpowiedni kabel, np. 5×16 mm², ale przede wszystkim wykonać kluczowe pomiary, takie jak impedancja pętli zwarcia, które gwarantują, że wyłączniki zadziałają poprawnie w razie awarii. Też masz czasem wrażenie, że papierkowa robota przy budowie to wyższy poziom skomplikowania niż samo kładzenie kabli?
Ważne: Pamiętaj, że jako gospodarz domu możesz przygotować wykop, ale samo podłączenie skrzynki i wykonanie pomiarów to zadania dla specjalisty, którego pieczątka na protokole jest Twoim potwierdzeniem bezpieczeństwa.
Zainwestowanie w odpowiedni przekrój przewodu to najlepsza gwarancja stabilnej pracy Twoich domowych urządzeń, dlatego w przypadku wątpliwości zawsze wybieraj przekrój większy niż sugerują to absolutne minima. Pamiętaj, że dobrze wykonana instalacja to Twój spokój ducha i bezpieczeństwo najbliższych na długie lata.
Najczęstsze pytania (FAQ)
Czy mogę samodzielnie wykonać podłączenie skrzynki do instalacji domowej?
Nie, samodzielne podłączenie skrzynki jest prawnie zabronione i niebezpieczne. Niezbędna jest konsultacja z elektrykiem, który posiada stosowne uprawnienia SEP do wykonania odbiorów i pomiarów instalacji.
Dlaczego norma PN-HD 60364 jest kluczowa przy wyborze kabla?
Norma ta określa zasady bezpiecznego projektowania instalacji elektrycznych w budynkach, w tym dopuszczalne spadki napięcia i sposoby prowadzenia tras kablowych. Jej przestrzeganie gwarantuje, że instalacja nie ulegnie przedwczesnej awarii i spełni wymogi ubezpieczyciela oraz operatora sieci.
Czy WLZ o mocy 16 kW wystarczy dla domu z pompą ciepła?
Dla większości domów jednorodzinnych 16 kW jest wartością wystarczającą, o ile instalacja została zaprojektowana z uwzględnieniem jednoczesności pracy urządzeń o dużej mocy. Warto jednak skonsultować się z projektantem, aby upewnić się, czy przy rozbudowie o ładowarkę EV nie będzie konieczne zwiększenie mocy przyłączeniowej.
Jak zabezpieczyć kabel przed uszkodzeniem przez korzenie drzew?
Najlepszym sposobem jest układanie kabla w rurze osłonowej typu Arot oraz zachowanie odpowiednich odległości od nasadzeń zgodnie z przepisami. Dodatkowo niebieska taśma ostrzegawcza w wykopie skutecznie informuje każdą osobę wykonującą prace ogrodowe o przebiegu trasy kablowej.
